PHƯƠNG PHÁP LẬP TRÌNH HỆ THỐNG ĐIỀU KHIỂN PLC

Thứ năm - 04/02/2021 08:01

PHƯƠNG PHÁP GIẢI QUYẾT BÀI TOÁN LẬP TRÌNH PLC Lập trình phần mềm PLC Hải Phòng

PHƯƠNG PHÁP GIẢI QUYẾT BÀI TOÁN LẬP TRÌNH PLC

Phương pháp lập trình
- Bước 1: Tổng hợp liệt kê các phần tử đầu vào đầu ra PLC, yêu cầu công nghệ
- Bước 2: Xây dựng vẽ sơ đồ mạch điều khiển và mạch động lực
- Bước 3: Lập lưu đồ thuật toán điều khiển
- Bước 4: Lập trình phần mềm

Lập trình sơ bộ từng trạng thái, từng đầu ra dựa vào lưu đồ thuật toán điều khiển và các phần tử vào ra
Phân tích điều kiện cho đầu ra: Bao gồm điều kiện chạy, dừng và các khóa liên động để tối ưu mạch đầu ra điều khiển thiết bị.
Kiểm tra logic sắp xếp và chạy thử chương trình

Thiết lập lưu đồ thuật toán điều khiển

Lưu đồ thuật toán điều khiển

Về cơ bản một lưu đồ điều khiển trình tự sẽ bao gồm:

Start: Lệnh bắt đầu chu trình quét.
Các điều kiện kí hiệu dấu gạch ngang: DK0, DK1, DK2, DK3…
Các lệnh thự hiện được biểu diễn hình vuông: S0, S1, S2, S3…
Đường thẳng đơn thể hiện điều kiện OR . Đường thẳng kép thể hiện điều kiện AND.

Giải thích VD lưu đồ hình 3.1 như sau:

Khi chương trình bắt đầu lệnh S0 thực hiện khởi tạo trạng thái ban đầu
Khi DK0 và DK1 thỏa mãn thì chương trình sẽ thực hiện lệnh S1
Khi DK0 và DK3 thỏa mãn thì chương trình sẽ thực hiện lệnh S2
Khi DK2 và DK4 cùng thỏa mãn chương trình sẽ thực hiện lệnh S3

Bài tập mẫu

VD: Thiết kế sơ đồ điều khiển động cơ với chức năng: chạy thuận, chạy nghịch, dừng. Yêu cầu mạch đầy đủ các thiết bị bảo vệ và đèn báo

- Bước 1: Tổng hợp liệt kê các phần tử đầu vào đầu ra PLC, yêu cầu công nghệ

Bước 2: Xây dựng vẽ sơ đồ mạch điều khiển và mạch động lực

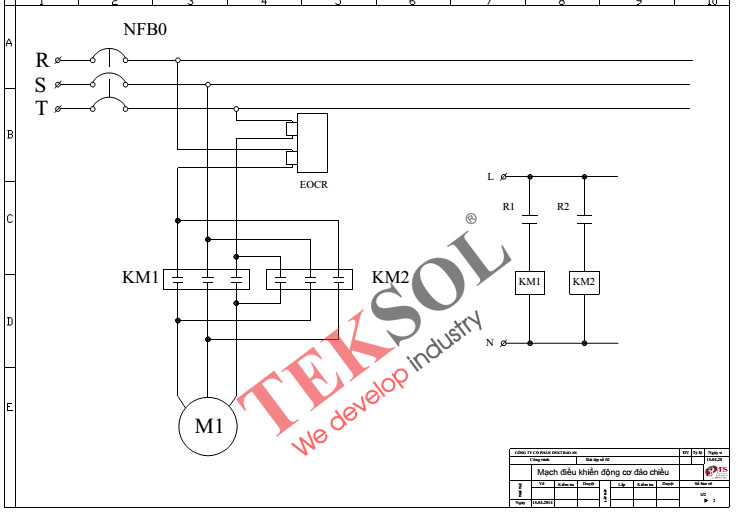

Mạch động lực điều khiển động cơ bằng PLC

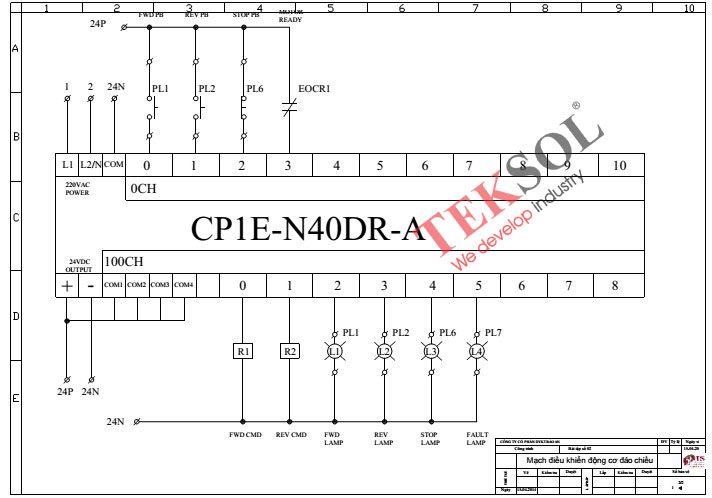

Mạch điều khiển PLC

Bước 3: Lập lưu đồ thuật toán

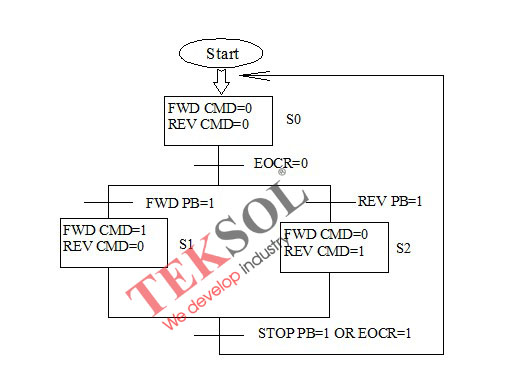

Lưu đồ thuật toán điều khiển

Nhìn vào lưu đồ thuật toán điều khiển ta thấy cần lập trình chơ bản cho 3 trạng thái:

S0: Trạng thái dừng động cơ
S1: Lệnh chạy thuận
S2: Lệnh chạy ngược

+ Điều kiện chạy thuận
S1=( EOCR=0) +( FWDPB=1) +(S2=0)
+ Điều kiện chạy ngược
S2=( EOCR=0) +( REVPB=1) +(S1=0)

Bước 4: Lập trình phần mềm
Dựa vào việc phân tích lưu đồ và tổ hợp logic các điều kiện chạy, dừng, khóa liên động bảo vệ ta lập trình được trên PLC OMRON như sau:

Phần mềm điều khiển

Bằng việc kiểm tra lại bài toán đã giải quyết được hoàn toàn yêu cầu đề ra.
