Cách Đọc Kí Hiệu Vòng Bi

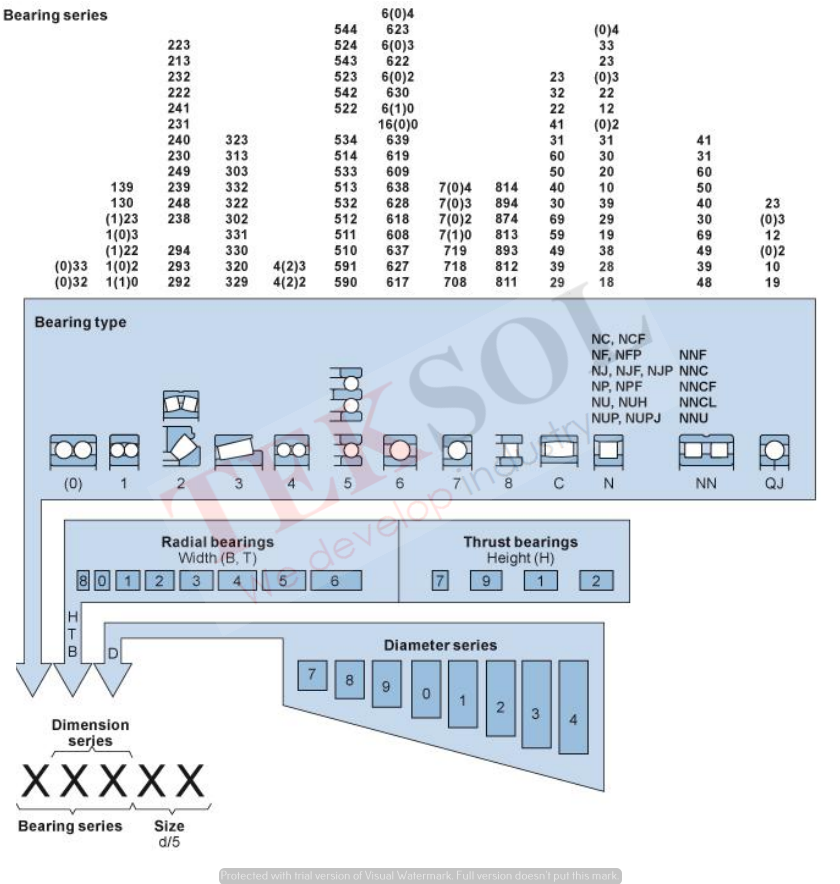

Các kí tự này được quy định như sau:

• X(1) : thể hiện loại vòng bi

• X(2): thể hiện series bề dày hay độ rộng vòng bi. Với bi chặn, X(2) là độ cao.

• X(3): thể hiện series đường kính

• X(4)+X(5): thể hiện đường kính lỗ vòng bi (bore) (thường nhân 5 lần lên để có kích thước theo mm)

X(2) - series bề dày lớn dần lên theo dãy số: 8, 0, 1, 2, 3, 4, 5, 6; loại vòng bi chặn là 7, 9, 1, 2.
X(3) - series đường kính lớn dần lên theo dãy số: 7, 8, 9, 0, 1, 2, 3, 4

Một số ngoại lệ của quy tắc:

1) X(1) hay X(3) có thể bị bỏ bớt đi trong một số trường hợp. Xem bảng trên, trường hợp bỏ bớt này là các kí tự có đóng mở ngoặc.

2) Vòng bi có đường kính lỗ là 10, 12, 15, 17 mm có X(4)+X(5) tương ứng là:

• 00 = 10 mm

• 01 = 12 mm

• 02 = 15 mm

• 03 = 17 mm

3) Trường hợp bearing có đường kính lỗ <10mm, hay lớn hơn hoặc bằng 500mm, thì 2 kí tự cuối bỏ đi và ghi trực tiếp giá trị bằng mm thay thế.

VD: d = 8mm thì viết 618/8; d = 530 mm thì viết 511/530

4) Ngoài 5 kí tự trên, mỗi hãng có quy định riêng về các kí tự đi kèm theo ở đầu và cuối kí hiệu để thể hiện thêm nội dung thông tin khác: bôi trơn, vật liệu vòng cách, kiểu cấu tạo, ...
