CÁCH SỬ DỤNG THƯỚC KẸP CƠ KHÍ

1. Giới thiệu về thước kẹp cơ khí

• Thước kẹp cơ khí là một loại thước kẹp du xích mà kết quả đo được đọc trên du xích (phần thước phụ có chia vạch để kết quả đo chính xác hơn)

• Thước kẹp cơ khí Mitutoyo là loại dụng cụ đo chính xác phổ biến có tính đa dụng cao: đo kích thước ngoài, đo kích thước trong, đo độ sâu.

2. Cấu tạo của thước kẹp cơ khí

3. Hướng dẫn sử dụng

Một số chú ý

• Trước khi đo cần kiểm tra thước có chính xác không bằng cách kéo du xích về vị trí 0 ban đầu.

• Kiểm tra bề mặt vật đo có sạch không

• Vệ sinh, lau mỏ đo của dụng cụ thật sạch sẽ trước và sau khi dùng

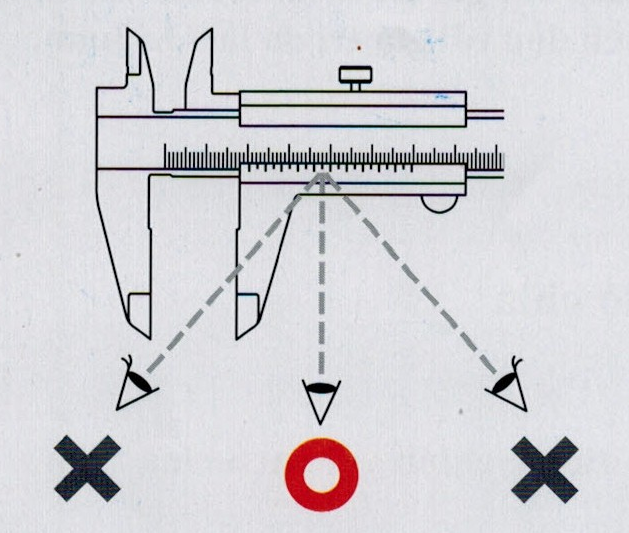

• Nhìn thẳng vào giá trị đo trên vạch thước, nhìn nghiêng kết quả không chính xác

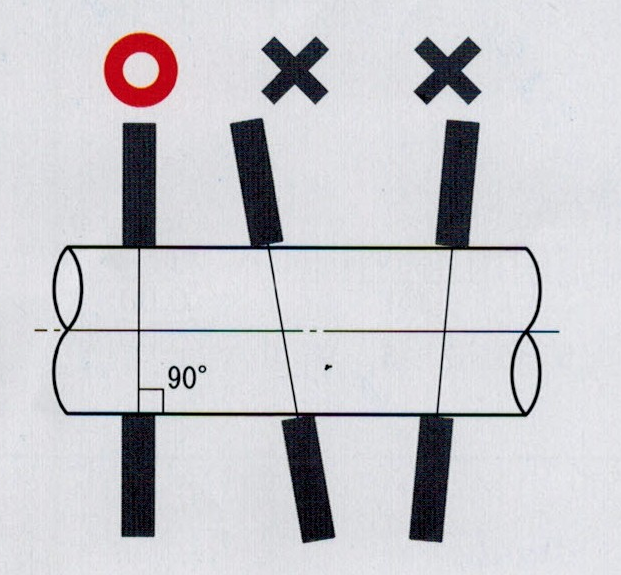

• Cặp thước vuông góc, nếu góc vuông không chính xác, dẫn đến kết quả đo không chính xác

a/ Đo kích thước ngoài

• Nới lỏng vít kẹp chặt, di chuyển mỏ cặp đo kích thước ngoài trên hàm di động theo kích thước lớn hơn kích thưóc của chi tiết cần đo.

• Áp mỏ cặp hàm cố định vào mặt chuẩn chi tiết cần đo, sau đó di chuyển hàm  di động cho đến khi mỏ cặp đo kích thước ngoài hàm di động chạm vào mặt chi  tiết cần đo (Đảm bảo sự tiếp xúc của hàm cặp sao cho vuông góc với kích thước cần đo).

• Siết chặt vít kẹp lấy thước ra khỏi chi tiết và đọc kích thước.

b/ Đo kích thước trong (kích thước lỗ)

• Nới lỏng vít kẹp chặt, di chuyển mỏ cặp đo kích thước lỗ trên hàm di động theo kích thước nhỏ hơn kích thưóc lỗ của chi tiết cần đo.

• Áp mỏ cặp hàm cố định vào mặt chuẩn chi tiết cần đo, sau đó di chuyển hàm  di động cho đến khi mỏ cặp đo kích thước lỗ hàm di động chạm vào mặt chi  tiết cần đo (Đảm bảo sự tiếp xúc của hàm cặp sao cho vuông góc với kích  thước cần đo).

• Siết chặt vít kẹp lấy thước ra khỏi chi tiết và đọc kích thước.

c) Đo độ sâu

• Nới lỏng vít kẹp chặt, di chuyển mỏ cặp để giá trị về 0

• Đặt thước thẳng và tì trên mặt phẳng miệng lỗ.

• Dịch chuyển hàm di động sao cho đầu đo phụ (đo sâu) tới điểm đo.

• Siết chặt vít kẹp lấy thước ra khỏi chi tiết và đọc kích thước

4. Cách đọc số đo trên thước

• Khi đo xem vạch “0” của du xích ở vị trí nào của thước chính ta đọc được phần nguyên của kích thước trên thước chính.

• Xem vạch nào của du xích trùng với vạch của thước chính ta đọc được phần lẻ của kích thước theo vạch đó của du xích ( tại phần trùng )

* Ví dụ thực tế như sau:

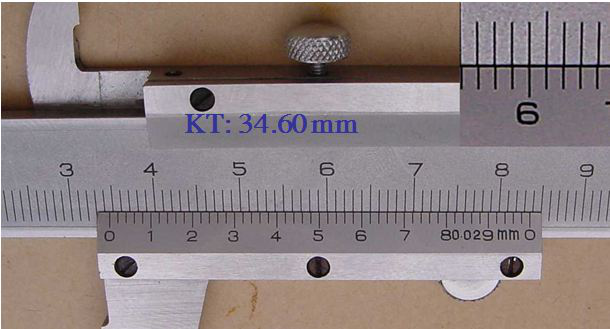

Vạch 0 của du xích ở vị trí giữa 34 và 35mm.
Ta thấy vạch số 6 của du xích trùng với vạch số 6 của thước chính.
Kết quả đo là : 34 + 0.6 = 34.60mm
