Khớp Nối Trục Là Gì? Các Loại Khớp Nối Trục Phổ Biến

Khớp nối trục là gì?

• Khớp nối trục (Couplings) là các chi tiết cơ khí dùng để kết nối hai trục quay, nhằm mục đích truyền lực / momen xoắn từ trục này sang trục khác. Ngoài ra khớp nối trục còn có vai trò như một bản lề đóng mở các cơ cấu, ngăn ngừa quá tải, giảm tải trọng động, bù sai lệch tâm giữa các trục, giảm chấn động và rung lắc.

• Khớp nối được sử dụng trong động cơ, máy bơm, máy phát điện, máy nén,… Nó kết nối các trục đầu vào và đầu ra trong bất kỳ hệ thống truyền lực nào, như trục hộp số trong các máy gia công được kết nối với trục động cơ đầu vào thông qua các khớp nối, trục động cơ với máy bơm hoặc máy nén…

Khớp nối trục hoạt động như thế nào?

• Thiết kế của khớp nối trục cho phép nó kết nối hai trục với nhau bất kể đường kính trục hay phương của các trục khác nhau. Đồng thời, khớp nối đảm bảo không truyền nhiệt của động cơ sang phía được dẫn động, hấp thụ sốc và rung động khi di chuyển, điều này giúp ngăn ngừa hư hỏng cho các thành phần xung quanh.

Phân Loại Khớp Nối Trục

Dựa vào ứng dụng thì khớp nối trục được phân thành các loại khác nhau. Tuy nhiên sẽ có 3 loại chính:

• Khớp nối cứng (Rigid coupling)

• Khớp nối linh động (đàn hồi) hay khớp nối bù (Flexible or Compensating Couplings)

• Khớp nối ly hợp (cho phép nối hoặc tách các trục máy)

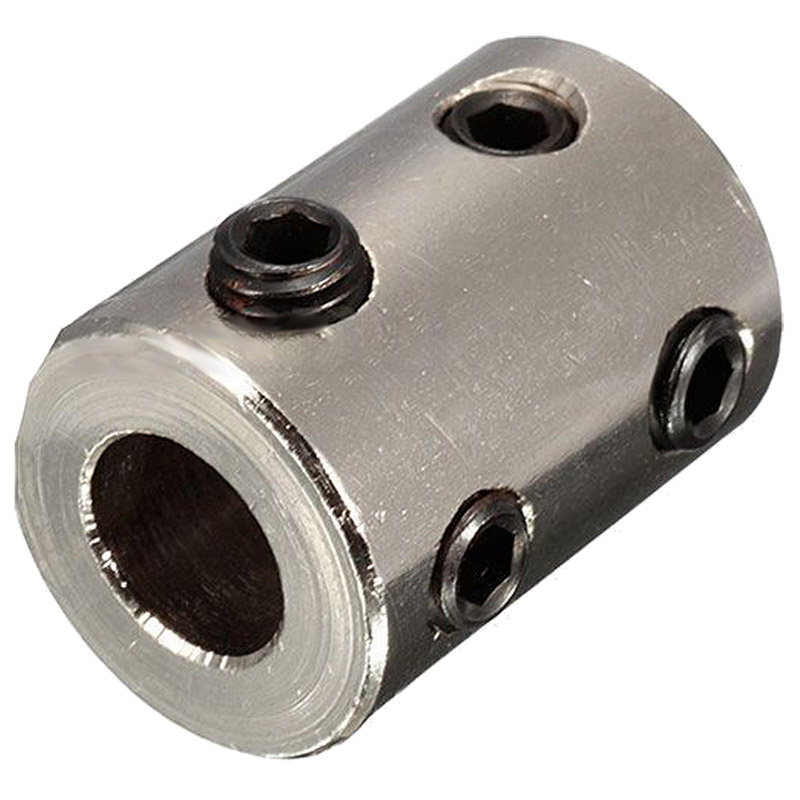

1. Khớp nối cứng

• Khớp nối cứng dùng để nối các trục có đường tâm trên cùng một đường thẳng và không di chuyển tương đối với nhau. Khớp nối cứng dùng để thay thế cho then mà không có độ rơ dọc trục. Với đặc điểm như vậy nên khóp khoá trục rất bền bỉ trong những chuyển động không liên tục hoặc tải nặng. Ngoài ra khớp khoá trục giúp loại bỏ chi phi gia công, giúp dễ tháo lắp và tăng độ cứng vững cho trục. Vật liệu chế tạo từ thép, thép mạ niken, inox...

• Ứng dụng: Lắp cánh quạt, bánh răng, đĩa xích, băng tải, puli, hợp số, băng tải...

• Các loại khớp nối cứng: khớp nối ống và khớp nối bích

2. Khớp nối linh động

• Khớp nối linh động sử dụng nối các trục có sai lệch tâm do biến dạng đàn hồi của các trục, do sai số chế tạo và lắp đặt. Nhờ vào khả năng chuyển động thông minh của các chi tiết trong khớp nối giúp những sai lệch được bùi lại. Trong kết cấu của khớp nối trục, chi tiết liên kết có tác dụng làm biến dạng đàn hồi lớn được gọi là khâu đàn hồi. Trong khâu đàn hồi mọi năng lượng va đập, rung động đều được tích luỹ ở đây và ngay sau đó sẽ được dần dần giải phóng. Vì vậy những chấn động va chạm từ trục này sang trục kia sẽ được hạn chế khá nhiều.

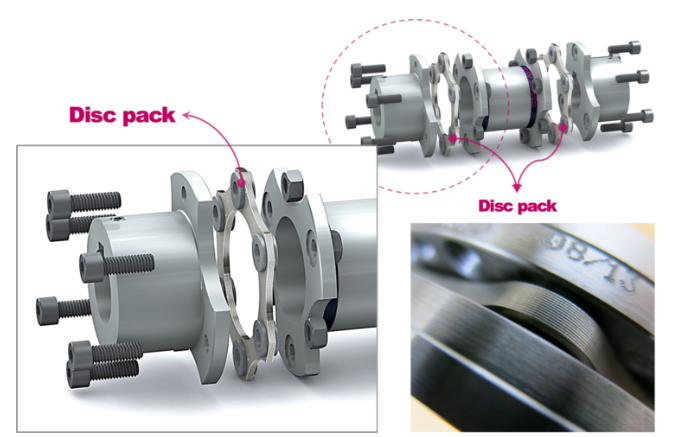

• Kết cấu khớp nối đĩa  rất đơn giản chỉ bao gồm các đĩa kim loại, lượng mất đồng tâm trục, các khoảng di trực của 2 máy sẽ được bù lại nhờ các đĩa này

• Đĩa bằng thép nằm giữa hai mặt bích giúp truyền động mô men lớn hơn và cứng vững hơn. Tấm đĩa được làm bằng vật liệu inox cho phép độ linh hoạt cao Ứng dụng: sử dụng cho máy công cụ, tháp giải nhiệt, máy chế biến gỗ, cánh khuấy. . Ở các nhà máy công nghiệp thì khớp nối đĩa là sự lựa chọn tốt cho các thiết bị cơ khí như: bơm, quạt, máy nén, tuabin, máy phát,v.v..

2.2. Khớp nối răng

• Được sử dụng nhiều ở điều kiện tải lớn, đường kính trục lớn

• Khớp nối răng được sử dụng rất phổ biến trong hộp số, cầu trục, tời nâng, ngành sản xuất thép, máy khuấy và băng tải.

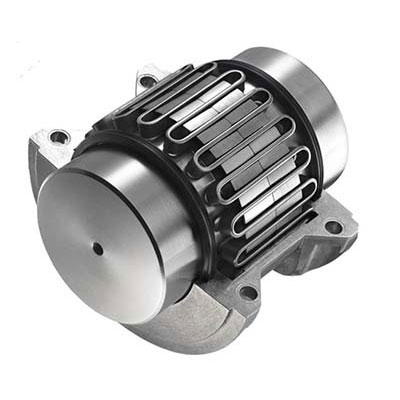

2.3. Khớp nối lò xo ( Grib Coupling)

• Khớp nối lò xo hoạt động nhờ tấm lưới thép được chèn vào 2 bên mặt bích. Khớp lò xo được sử dụng khi quá trình truyền động xoay lắc và va đập bị hạn chế.

2.4. Khớp nối ba chấu

• Khớp nối ba chấu được cấu tạo bao gồm 2 hub bằng kim loại như: nhôm, đồng, thép, thép không rĩ, sắt dẽo và tấm đệm cao su ở giữa làm bằng vật liệu:Khớp nối ba chấu được sử dụng rộng rãi trong nhiều lãnh vực công nghiệp như: bươm, hộp số, máy nén khí, quạt, máy trộn,và băng tải

2.5. Khớp nối nylon

• Khớp nối nylon dùng để nối trục mà không thẳng hàng, trục nghiêng một gốc

• Không cần bôi trơn, ít ồn, chống dầu và chịu nhiệt và tháo lắp dễ dàng

• Tốc độ lớn nhất ~ 2000 v/p, mômen ~ 28.000 kg.cm, đường kính trục lớn nhất = 125 mm, chiều dài ~ 300 mm.

2.6. Khớp nối cardan

• Khớp nối cardan loại nhỏ được lắp trung gian giữa trục chủ động và trục bi động mà không thẳng hàng trên trục cho phép truyền mômen xoắn một cách trơn tru.

• Khớp nối trục cardan dạng đơn, dạng đôi, dạng bi, dạng rãnh trượt hình vuông hoặc hình lục giác với chiều dài được làm theo yêu cầu.

2.7. Khớp nối cao su

• Đặt tính kỹ thuật: Cực kỳ linh hoạt Cho phép độ võng trục cho mỗi loại là 3° hoặc thấp hơn trục Độ lệch tâm cao nhất cho mỗi loại là 1% hoặc thấp hơn đường kính bên ngoài coupling Chịu được va đập và chống run động cao Cấu tạo đơn giản và dể tháo lắp Không cần bôi trơi dầu cho phép bảo trì dể dàng và hiệu quả cao.

3. Khớp nối ly hợp

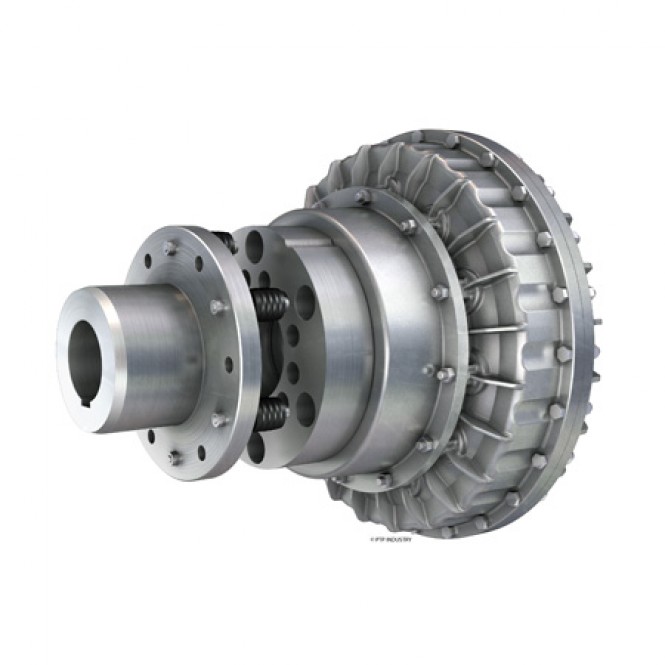

3.1. Khớp nối thủy lực

• Khớp nối thủy lực dùng dể truyền động giữa trục bằng cách tăng và giảm tốc. Khớp nối thuỷ lực nhằm tránh cho motor bị giảm tuổi thọ hoặc bị hư hõng trong trường hợp thiết bị bị quá tải.

• Ứng dụng: Cho băng tải nghiêng, máy nghiền, cánh khuấy, Cẩu trục

3.2. Khớp nối ly hợp ma sát

• Khi thiết bị truyền động làm việc bị quá tải, các viên bi chốt chặt liên kết giữa 2 hub của khớp sẽ bị trượt hoàn toàn. Từ đó chúng giải phóng liên kết với nhau để ngắt kết nối với máy giúp bảo vệ thiết bị của bạn an toàn hơn. Sau khi tình trạng quá tải được giải quyết, các viên bi trên lại trở về vị trí ban đầu và thiết bị hoạt động bình thường
