Quy trình lắp đặt tủ điện công nghiệp của TEKSOL

1. Thiết kế bản vẽ và lựa chọn các thiết bị hợp lý

• Việc bố trí thiết bị trong tủ phải đảm bảo đầy đủ các tính năng kỹ thuật, hướng cáp vào cáp ra làm sao cho thuận lợi nhất trong quá trình đấu nối, đảm bảo đầy đủ các tính năng cần thiết.

• Việc bố trí thiết bị phải tối ưu về không gian nhưng phải đảm bảo yêu cầu kỹ thuật và nguyên lý hoạt động của tủ để đưa ra bản vẽ.

• Khâu thiết kế bản vẽ tủ điện cần được chú trọng và kiểm tra kỹ lưỡng, nhằm tránh xảy ra những sai sót bởi chỉ một sai sót nhỏ có thể có thể dẫn tới việc phải làm lại toàn bộ quá trình từ đầu.

• Cần phải tối ưu trong thiết kế nhằm giảm vật tư và hạ giá thành cấu thành sản phẩm.
  Liên hệ TEKSOL 0389 934 814 để được tư vấn và nhận báo giá nhanh chóng.

•
  Kỹ sư TEKSOL thiết kế bố trí tủ điện

2. Tính toán thông số kỹ thuật để lựa chọn các thiết bị cần thiết

• Để tính toán giá trị của thiết bị đóng cắt, thiết bị bảo vệ và dây dẫn điện. Chúng ta cần cân đối hợp lý giữa bài toán kỹ thuật cũng như chất lượng và giá thành.

• Mỗi thiết bị điện cần được lựa chọn đúng để thực hiện tốt chức năng trong sơ đồ cấp điện và góp phần làm cho hệ thống cung cấp điện vận hành đảm bảo các chỉ tiêu kỹ thuật, an toàn.
  Cần tủ điện công nghiệp? Liên hệ 0389 934 814 để TEKSOL khảo sát và tư vấn.



3. Lựa chọn vỏ tủ điện để chứa thiết bị

• Sau khi đã gửi cho khách hàng bản vẽ phê duyệt lắp đặt tủ điện công nghiệp. Chúng ta sẽ đi tới thiết kế chi tiết vỏ tủ điện để chuyển xuống xưởng/ nhà máy sản xuất gia công.

• Việc gia công vỏ tủ phải dựa trên bản vẽ bố trí thiết bị tủ shop drawing từ đó sẽ định dạng được tủ có kết cấu cơ khí như thế nào, phụ kiện gì?

Cụ thể gồm các bước sau:

• Chọn thép tấm có kích thước phù hợp cắt theo quy cách mục đích sử dụng.

• Đột lỗ trên máy đột tay hay máy đột CNC.

• Mài nhẵn các lỗ làm sạch bavia

• Chấn định hình rồi kiểm tra.

• Hàn ghép và vệ sinh mối hàn.

• Tẩy dầu mỡ bằng dung dịch và tẩy gỉ bằng dung dịch acid để đảm bảo vỏ không bị gỉ, không bị bẩn, không bị bụi dây vào.

• Định hình bề mặt bằng hoá chất chuyên dụng.

• Phốt phát hóa bề mặt.

• Rửa nước, hong khô rồi tiến hành kiểm tra trước khi thực hiện khâu tiếp theo.

• Phun bột sơn tĩnh điện với màu phù hợp rồi kiểm tra.

• Sấy ở nhiệt độ 190-200oC trong 10 phút.

4. Lắp đặt thiết bị vào tủ

Sau khi gia công cơ khí để có được vỏ tủ ta tiến hành lắp đặt thiết bị vào tủ điện theo bản vẽ bố trí đã được thiết kế từ trước.

• Trường hợp có bản vẽ thiết kế các bạn sẽ lắp theo bản vẽ thiết kế.

• Trường hợp tủ chưa có bản vẽ thiết kế: các bạn nên lắp sắp xếp sao cho diện tích sử dụng là ít nhất, tiết kiệm dây dẫn điện và đảm bảo được cả tính thẩm mỹ.


  📞 Hotline TEKSOL: 0389 934 814

  TEKSOL – Đúng yêu cầu | Chuẩn kỹ thuật | Nhanh tiến độ.



Kỹ thuật viên TEKSOL đang say mê lắp đặt thiết bị vào tủ

5. Gia công, lắp ráp thanh cái đồng

Với các tủ điện phân phối có dòng định mức của át tổng nhỏ hơn 50A thì các át nhánh sẽ được kết nối với át tổng bằng dây dẫn,... Các tủ điện có dòng điện át tổng từ 100A trở lên thông thường sẽ được kết nối bằng thanh cái đồng.

Hướng dẫn lắp thanh cái đồng vào tủ điện

• Lắp các thanh cái chính trước

• Siết chặt lại bulong và ecu (mỗi bộ bu lông, ecu gồm để bắt thanh cái đồng gồm: 1 bu lông + 2 long đen phẳng + 1 long đen vênh + 1 ecu).

• Kiểm tra lại các điểm siết ốc và đánh dấu đã kiểm tra.

• Cắt mica và lắp để che thanh cái đồng.


TEKSOL trực tiếp gia công thanh đồng tại xưởng

6. Đấu nối tủ điện công nghiệp

Đấu nối dây giữa các thiết bị cần được kết nối một cách chính xác và khoa học.Có sự phân biệt rõ ràng giữa màu của các phase, có đầu số ghi cầu đấu chi tiết giúp việc sửa chữa và bảo trì sau này dễ dàng.
Liên hệ 0389 934 814 để TEKSOL kiểm tra yêu cầu và báo giá tủ điện

Hình ảnh 1 tủ điều khiển đang được kỹ thuật viên TEKSOL đi dây, đấu nối cẩn thận và tỉ mỉ

7. Dán và gắn tem nhãn

Một loạt các tem nhãn được thực hiện dán/gắn đảm bảo tính trực quan để dễ quản lí, dễ bảo trì sửa chữa về sau:

• Ống lồng đầu cốt: đã được luồn từ lúc đấu nối dây, theo sơ đồ mạch, sơ đồ nguyên lí
• Tem tia sét cảnh báo điện thế cao gây giật chết người
• Nhãn thiết bị theo sơ đồ mạch, sơ đồ nguyên lí
• Nhãn chỉ thị pha, chỉ thị thanh trung tính, thanh tiếp địa
• Tem tên tủ: Ví dụ: Tủ điều khiển xử lí nước thải
•

  Kỹ sư TEKSOL cẩn thận gắn tem lên sản phẩm

8. Kiểm tra xuất xưởng - kiểm tra nguội tủ điện đã lắp ráp, đấu nối

• Kiểm tra lại 1 lần nữa hệ thống đấu dây đảm bảo an toàn và không có sai sót rồi tiến hành cấp điện cho hệ thống tủ điện.

• Kiểm tra các hạng mục như không điện, mạng điện, thiết bị đóng cắt, độ chặt của các điểm đấu nối cơ khí và điện, nhãn mác thiết bị và loại bỏ các dụng cụ còn để trong tủ điện.

• Ngoài ra chúng ta kiểm tra kỹ các đầu nối phần điều khiển


Kiểm tra tại xưởng: kiểm tra ngoại quan, kiểm tra thông mạch, cách điện, ...

8. Vệ sinh tủ điện

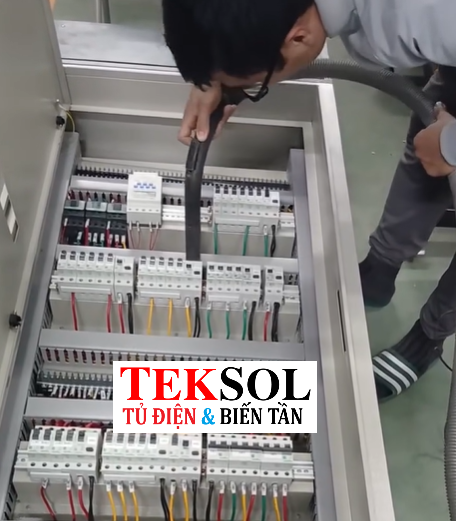

Sau khi trải qua hết các công đoạn trên sẽ cần vệ sinh tủ điện bằng máy hút bụi và các vật dụng cần thiết. Đảm bảo tủ điện phải thật sạch sẽ không còn mạt sắt, bụi bẩn hay những phần thừa của dây điện và vỏ bọc.
Liên hệ 0389 934 814 để gửi bản vẽ hoặc yêu cầu tủ điện công nghiệp của bạn.

9. Đóng gói tủ điện

• Xong các bước trên sẽ chuyển tủ điện ra khu vực đóng gói. Đóng gói thật cẩn thận, đảm bảo an toàn - chất lượng sản phẩm khi vận chuyển đường dài.

• Trên đây là một số thông tin cơ bản về các bước thiết kế lắp đặt tủ điện công nghiệp mà chúng tôi muốn chia sẻ đến quý khách, hy vọng sẽ giúp ích cho quý khách trong quá trình lắp ráp và đấu nối tủ điện.



TEKSOL - Đối tác tin cậy trong lĩnh vực tủ điện công nghiệp
