Tủ điện chuyển nguồn tự động ATS có tác dụng tự động chuyển đổi giữa nguồn chính và nguồn dự phòng. Nguồn chính thường là nguồn điện lưới và nguồn dự phòng thường là máy phát điện.Khi nguồn chính bị mất hoặc gặp sự cố (mất pha, mất trung tính, thấp áp, quá áp….) ATS sẽ tự động chuyển sang nguồn dự phòng và khi nguồn chính phục hồi bộ ATS sẽ tự động chuyển nguồn trở lại

1. Tủ điện ATS là gì?

Tủ điện ATS là một thiết bị chuyển đổi nguồn tự động, khi điện lưới mất nó sẽ truyền tín hiệu để máy phát điện tự động khởi động và đóng điện cho phụ tải. Khi nguồn lưới phục hồi thì hệ thống tự chuyển nguồn trở lại và tự động tắt máy phát. Không chỉ đơn giản là thiết bị chuyển đổi nguồn điện tự động, là thiết bị kết nối giữa máy phát điện và các thiết bị điện, mà tủ điện ATS còn bảo vệ điện lưới và máy phát điện khi xảy ra các sự cố ngoài ý muốn. Tủ điện ATS rất quan trọng, vậy nguyên lí, cấu tạo của tủ như thế nào? Làm thế nào để kết nối tủ ATS với máy phát điện?

Tủ điện ATS Hải Phòng

Bạn còn đắn đo, còn chưa nắm rõ vấn đề cần tư vấn thêm bạn liên hệ Hotline : 0389934814 - Mr Thanh. Chúng tôi luôn sẵn sàng hỗ trợ tư vấn tận tâm và chuyên nghiệp.

2. Cấu tạo thiết bị chuyển nguồn ATS

• Đầu tiên chúng ta cùng nghiên cứu khối chuyển mạch của bộ chuyển nguồn ATS. Chúng có nhiệm vụ chuyển tải từ nguồn này sang nguồn khác khi nhận được tín hiệu từ khối điều khiển (bằng chế độ tự động) hoặc sẽ chuyển kênh theo ý muốn của người điều khiển (việc này diễn ra bằng tay). Khối điều khiển này yêu cầu cần phải có công suất chuyển mạch lớn (nó có thể đóng được những dòng điện lớn nhất nhiều lần so với dòng điện định mức). Cùng với nó là thời gian chuyển mạch nhanh, độ tin cậy cao, hệ thống đơn giản, gọn nhẹ và dễ dàng trong việc vận hành, bảo dưỡng.

• Hiện nay khối chuyển mạch thường hoạt động dựa trên 3 nguyên tắc sau: Một là dùng công tắc tơ, hai là dùng áp tô mát, ba là dùng công tắc kiểu bập bênh. Thiết bị chuyển nguồn ATS lưới lưới phần chuyển mạch gồm có 3 cực, nó chỉ chuyển được mạch phần có điện áp ba pha. Còn trung tính thì chung cho cả 2 nguồn. Đối với thiết bị chuyển nguồn ATS lưới – máy phát thì lại thường có 4 cực, có thể chuyển mạch cả trung tính.

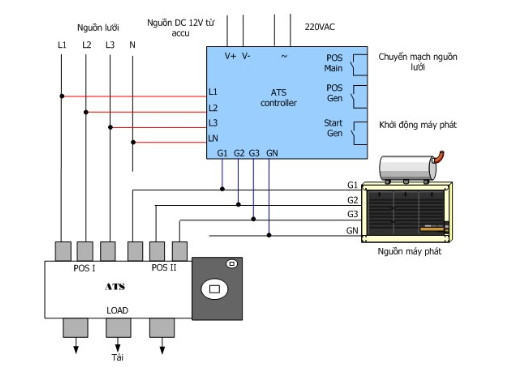

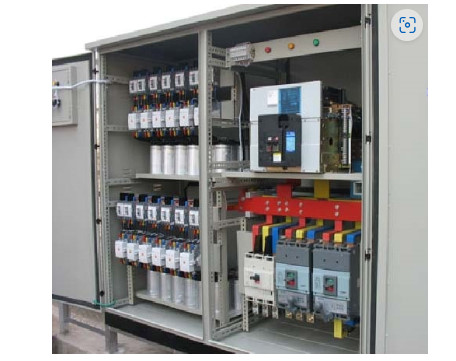

Cấu tạo tủ chuyển nguồn ATS

Mặt tủ:
– Đèn MAIN: đèn báo điện lưới
– Đèn GEN: đèn báo điện máy phát
– Đèn MAIN ON LOAD: báo đang cấp điện lưới cho tải
– Đèn GEN ON LOAD: báo đang cấp điện máy phát cho tải
Trong tủ :
– Đèn GOOD: đèn báo điện lưới nằm trong phạm vi cho phép
– Đèn ERROR: đèn báo điện lưới không đạt
– và một số đèn báo khác
Công tắc điều khiển:
– Chuyển mạch MAIN – AUTO – GEN (chế độ của ATS)
MAIN: đóng điện lưới cho tải không điều kiện
GEN: đóng điện máy phát cho tải không điều kiện
AUTO: chạy tự động hoàn toàn
– Chuyển mạch AUTO – OFF – TEST (chế độ của máy phát)
TEST: chạy máy phát bất kể điện lưới thế nào
AUTO: chạy tự động hoàn toàn
OFF: tắt máy phát hoàn toàn
Các thông số có thể điều chỉnh được bởi người sử dụng:

a. Phần ATS :
– Ngưỡng bảo vệ thấp áp của điện lưới (Main Voltage Sensing)
– Thời gian trễ để kiểm tra điện lưới đã hoàn toàn ổn định khi có điện trở lại (Retransfer)
– Thời gian trễ đóng điện lưới cho tải (Transfer)
– Thời gian chờ nóng máy phát ,điện máy phát ổn định để đóng điện máy phát cho tải (Warm up)
– Thời gian chờ làm nguội máy phát rồi tắt (Cool down)
b. Phần AUTO START MODULE (tùy chọn)
– Thời gian trễ khởi động máy phát, hoặc làm nóng máy phát (Delay start – Preheat)
– Chọn số lần khởi động máy phát (Select starting times)
– Thời gian khởi động (Start)
– Thời gian nghỉ giữa các lần khởi động (Idle)
– Thời gian cấp tín hiệu dừng máy (Stop – với loại Stop output)

3. Nguyên tắc hoạt động của Tủ điện ATS

- ATS có tác dụng tự động chuyển đổi giữa nguồn chính và nguồn dự phòng. Nguồn chính thường là nguồn điện lưới và nguồn dự phòng thường là máy phát điện. Khi nguồn chính bị mất hoặc gặp sự cố( mất pha, mất trung tính, thấp áp, quá áp….) ATS sẽ tự động chuyển sang nguồn dự phòng và khi nguồn chính phục hồi bộ ATS sẽ tự động chuyển nguồn trở lại

- Tự động gửi tín hiệu đi khởi động máy phát khi: điện lưới mất hoàn toàn, mất pha, điện lưới có điện áp thấp hơn hoặc cao hơn giá trị cho phép, thời gian chuyển nguồn là 5-10s.

- Khi điện lưới phục hồi, bộ ATS chờ một khoảng thời gian (10-30s) để xác minh nguồn lưới đã ổn định và sẽ chuyển phụ tải sang nguồn lưới. Máy phát tự động tắt sau khi chạy làm mát 1 -2 phút.

- Có khả năng vận hành tự động hoặc bằng tay. Điều chỉnh được thời gian chuyển mạch. Có hệ thống đèn chỉ thị.

Nguyên tắc hoạt động của Tủ điện ATS

4. Hướng dẫn kết nối tủ điện ATS với máy phát điện

Việc kết nối tủ ATS với máy phát điện thường có 3 kiểu kết nối đó là:

- Kiểu 1: Kết nối tủ ATS có máy phát điện qua cổng truyền thông hiện đại. Lúc sử dụng kiểu kết nối này bạn cần có khả năng về lập trình và chỉ nên kết nối nhà máy của bạn với mạng điều khiển trong nội bộ. Hiện không có hoặc rất ít công ty sử dụng hình thức này để kết nối.

- Kiểu 2: Kết nối tín hiệu điều khiển tủ ATS với nmáy phát điện qua cổng điều khiển từ bên ngoài. Là phần lớn những bảng điều có các chức năng này, không chỉ những máy phát điện mà bao gồm các dòng máy khác như máy nén khí, hay máy khiến cho lạnh nước….Còn nếu bạn dùng chức năng điều khiển từ xa cho máy phát điện thì bạn sẽ cần để lại kiểu kết nối này cho chức năng chậm tiến độ.

- Kiểu 3: Kết nối trực tiếp điện lưới vào những bảng điều khiển của máy phát điện. Là kiểu kết nối này chỉ được hỗ trợ lúc bảng điều khiển của máy phát điện mang hỗ trợ chức năng ATS control, cùng lúc lúc kết nối tủ ATS – máy phát điện theo kiểu này thì bạn ko cần bất kì bộ lập trình nào, nguồn nuôi hay các phần tử điều khiển nào trong tủ ATS mà bạn chỉ cần độc nhất 2 MCCB cùng 1 khóa chéo về điện cộng sở hữu cơ khí 2 quận hút của MCCB nó sẽ được cấp nguồn nuôi trong khoảng bảng điều khiển xuống. Được biết mang các tủ ATS đặt xa máy phát điện hoặc MCCB quá lớn thì sẽ không nên cho dòng nuôi huyện hút MCCB đi qua tiếp điểm của bảng điều khiển. Nó cần qua 1 rơ le trung gian trong trường hợp này.
