Tủ điện MSB (Main Switchboard) là tủ phân phối điện tổng trong hệ thống điện hạ thế, chịu trách nhiệm cấp điện cho toàn bộ nhà máy hoặc công trình. Vì phải chịu dòng điện lớn và vận hành liên tục, việc thiết kế tủ MSB đòi hỏi độ chính xác cao và tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt.
Tuy nhiên trong thực tế, nhiều hệ thống điện gặp sự cố do lỗi thiết kế tủ MSB ngay từ đầu. Những lỗi này có thể dẫn đến quá tải, chập điện, phát nhiệt hoặc thậm chí gây cháy nổ.
Dưới đây là 10 lỗi thiết kế tủ MSB phổ biến nhất mà kỹ sư và nhà thầu cần tránh.
TEKSOL tự hào là nhà cung cấp tủ MSB uy tín tại Hải Phòng
Một trong những lỗi phổ biến nhất là tính toán công suất phụ tải không chính xác.
Nếu công suất được tính thấp hơn thực tế, tủ điện có thể:
bị quá tải khi vận hành
làm nóng thanh cái và dây dẫn
giảm tuổi thọ thiết bị
Ngược lại, nếu thiết kế quá lớn sẽ làm tăng chi phí đầu tư không cần thiết.
👉 Cần tính toán công suất và thiết kế tủ MSB chính xác cho nhà máy? Hãy liên hệ đội ngũ kỹ sư để được hỗ trợ.
Các thiết bị đóng cắt như ACB hoặc MCCB cần được lựa chọn dựa trên:
dòng điện định mức
dòng cắt ngắn mạch
đặc tính tải
Nếu thiết bị có dòng cắt thấp hơn yêu cầu, khi xảy ra sự cố thiết bị sẽ không thể ngắt mạch kịp thời, dẫn đến hư hỏng hệ thống điện.
👉 Liên hệ để được tư vấn lựa chọn thiết bị đóng cắt phù hợp cho tủ MSB.
Thanh cái là bộ phận truyền tải dòng điện chính trong tủ MSB. Nếu thiết kế tiết diện thanh cái quá nhỏ, hệ thống sẽ gặp các vấn đề như:
phát nhiệt cao
sụt áp
nguy cơ cháy thanh cái
Ngoài ra, nhiều thiết kế còn không tính đến khả năng chịu dòng ngắn mạch của busbar, gây nguy hiểm khi xảy ra sự cố điện.
👉 Cần thiết kế hệ thống thanh cái đạt chuẩn cho tủ MSB công suất lớn? Hãy liên hệ để được tư vấn.
Việc bố trí thiết bị trong tủ MSB cần đảm bảo:
khoảng cách cách điện
khả năng tản nhiệt
thuận tiện cho bảo trì
Nếu các thiết bị được lắp quá sát nhau, nhiệt độ trong tủ sẽ tăng cao và dễ gây suy giảm tuổi thọ của thiết bị điện.
👉 Hãy liên hệ để được thiết kế layout tủ MSB tối ưu và an toàn.

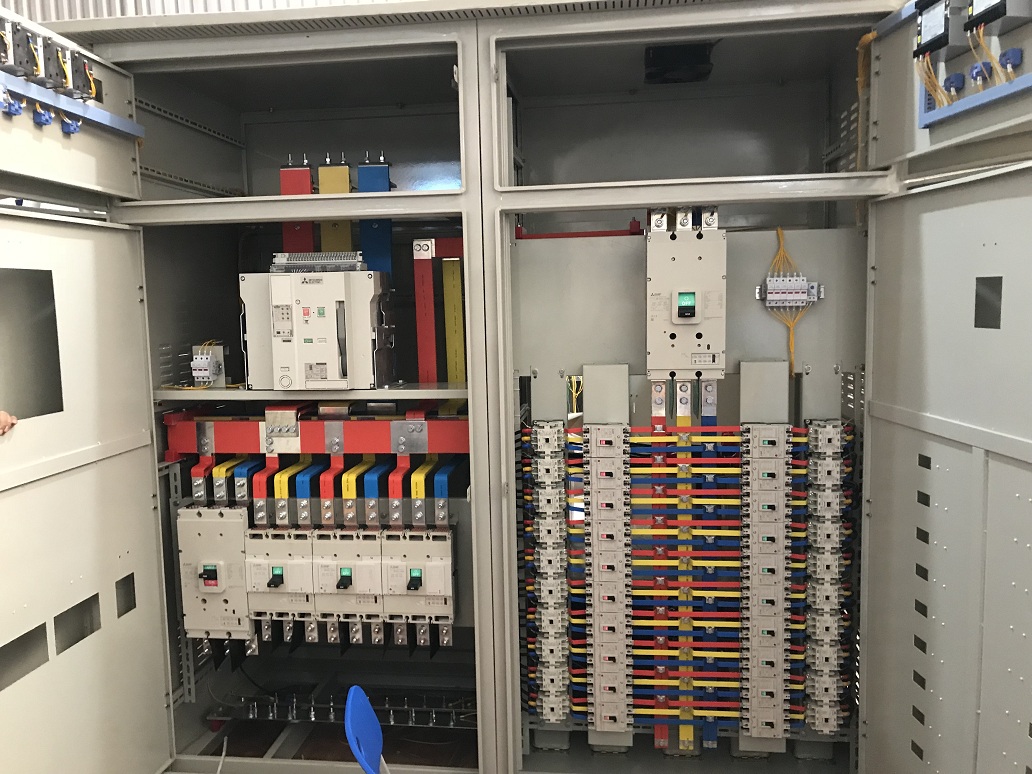

Tủ cấp nguồn lắp đặt chuẩn kỹ thuật bởi TEKSOL trong 1 dự án
Một lỗi kỹ thuật nghiêm trọng là không tính toán dòng ngắn mạch của hệ thống điện.
Nếu tủ điện không được thiết kế để chịu được dòng ngắn mạch lớn, khi xảy ra sự cố:
thanh cái có thể bị biến dạng
thiết bị đóng cắt bị hỏng
hệ thống điện bị phá hủy
👉 Liên hệ để được thiết kế tủ MSB theo tiêu chuẩn IEC với khả năng chịu dòng ngắn mạch cao.
Tủ MSB thường hoạt động với dòng điện lớn nên nhiệt lượng sinh ra trong tủ rất lớn.
Nếu không thiết kế hệ thống tản nhiệt phù hợp, nhiệt độ trong tủ có thể tăng cao và gây:
giảm hiệu suất thiết bị
lão hóa cách điện
nguy cơ cháy nổ
Giải pháp thường được sử dụng là:
lỗ thông gió
quạt làm mát
bố trí thiết bị hợp lý
👉 Cần thiết kế tủ MSB có hệ thống tản nhiệt hiệu quả? Hãy liên hệ để được tư vấn.
Tiếp địa là yếu tố quan trọng giúp bảo vệ người vận hành và thiết bị điện.
Một số lỗi tiếp địa phổ biến gồm:
không kết nối thanh cái tiếp địa
tiết diện dây tiếp địa quá nhỏ
không nối đất vỏ tủ
Những lỗi này có thể gây nguy cơ điện giật khi xảy ra sự cố rò điện.
👉 Liên hệ để được thiết kế hệ thống tiếp địa an toàn cho tủ điện MSB.
Nhiều tủ MSB được thiết kế không có không gian dự phòng cho việc mở rộng hệ thống điện trong tương lai.
Khi nhà máy mở rộng sản xuất hoặc lắp thêm thiết bị, hệ thống tủ điện phải:
thay thế hoàn toàn tủ điện
hoặc lắp thêm tủ mới
Điều này gây tốn kém chi phí và gián đoạn hoạt động sản xuất.
👉 Hãy liên hệ để được thiết kế tủ MSB có khả năng mở rộng trong tương lai.
Một số hệ thống tủ điện được thiết kế không tuân thủ các tiêu chuẩn quốc tế như:
IEC 61439 (tủ điện hạ thế)
IEC 60529 (cấp bảo vệ IP)
IEC 60947 (thiết bị đóng cắt)
Việc không tuân thủ tiêu chuẩn có thể khiến hệ thống điện không đạt yêu cầu an toàn và khó được chấp nhận trong các dự án lớn.
👉 Cần thiết kế tủ MSB đạt tiêu chuẩn IEC cho nhà máy hoặc dự án FDI? Hãy liên hệ để được hỗ trợ.
Ngay cả khi thiết kế tốt, nếu tủ điện không được kiểm tra và thử nghiệm trước khi đưa vào sử dụng, hệ thống vẫn có thể gặp sự cố.
Các bước thử nghiệm quan trọng gồm:
kiểm tra cách điện
kiểm tra siết lực thiết bị
kiểm tra hệ thống tiếp địa
chạy thử vận hành
Những bước này giúp đảm bảo tủ điện hoạt động ổn định và an toàn trong thực tế.
👉 Hãy liên hệ để được thiết kế, sản xuất và kiểm tra tủ điện MSB theo quy trình kỹ thuật chuẩn.
TEKSOL luôn chú trọng việc kiểm tra trước khi bàn giao
Thiết kế tủ điện MSB là công việc đòi hỏi kiến thức kỹ thuật và kinh nghiệm thực tế cao. Những lỗi thiết kế nhỏ cũng có thể dẫn đến sự cố lớn trong hệ thống điện.
10 lỗi phổ biến cần tránh gồm:
tính toán sai công suất
chọn thiết bị đóng cắt không phù hợp
thiết kế thanh cái sai tiết diện
bố trí thiết bị không hợp lý
không tính dòng ngắn mạch
thiếu hệ thống tản nhiệt
tiếp địa không đúng tiêu chuẩn
không dự phòng mở rộng
không tuân thủ tiêu chuẩn IEC
không kiểm tra thử nghiệm
Nếu hệ thống tủ MSB được thiết kế đúng ngay từ đầu, nó sẽ giúp hệ thống điện vận hành ổn định, an toàn và tiết kiệm chi phí vận hành lâu dài.
👉 Nếu bạn đang cần thiết kế hoặc sản xuất tủ điện MSB cho nhà máy hoặc công trình, hãy liên hệ ngay để được đội ngũ kỹ sư tư vấn giải pháp kỹ thuật tối ưu.
👉 Xem thêm các bài viết có nội dung liên quan:

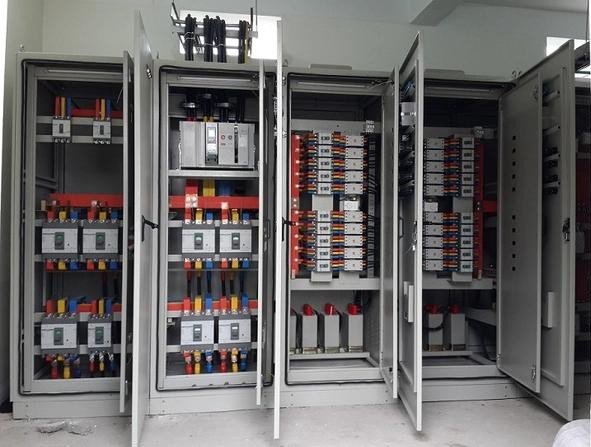

Tủ MSB thiết kệ dạng module nhiều ngăn được TEKSOL lắp đặt trong một dự án
