Trong hệ thống điện hạ thế của nhà máy, tòa nhà hoặc khu công nghiệp, các tủ điện phân phối thường được chia thành nhiều cấp khác nhau để đảm bảo việc truyền tải điện an toàn, ổn định và dễ kiểm soát. Ba loại tủ phổ biến nhất là tủ MSB, tủ MDB và tủ DB.
Mặc dù đều có chức năng phân phối điện, nhưng vai trò, công suất và vị trí trong hệ thống của mỗi loại tủ hoàn toàn khác nhau. Việc hiểu rõ sự khác biệt giữa các loại tủ này sẽ giúp kỹ sư và chủ đầu tư lựa chọn đúng cấu hình cho hệ thống điện.
👉 Nếu bạn đang cần thiết kế hệ thống tủ điện MSB – MDB – DB cho nhà máy hoặc tòa nhà, hãy liên hệ để được đội ngũ kỹ sư tư vấn giải pháp phù hợp.
TEKSOL tự hào là đơn vị cung cấp tủ điện phân phối uy tín tại Hải Phòng.
Tổng quan vị trí của tủ MSB – MDB – DB trong hệ thống điện
Trong một hệ thống điện hạ thế tiêu chuẩn, dòng điện thường được phân phối theo sơ đồ sau:
Trạm biến áp → Tủ điện tổng MSB → Tủ điện phân phối chính MDB → Tủ điện phân phối nhánh DB → Thiết bị phụ tải
Mỗi cấp tủ điện đảm nhận một vai trò khác nhau trong việc chia nhỏ và phân phối điện năng tới các khu vực sử dụng điện.
| Tiêu chí | Tủ điện MSB | Tủ điện MDB | Tủ điện DB |
|---|---|---|---|
| Tên đầy đủ | Main Switchboard | Main Distribution Board | Distribution Board |
| Vị trí trong hệ thống | Sau máy biến áp | Sau tủ MSB | Sau tủ MDB |
| Chức năng | Phân phối nguồn điện chính | Phân phối điện cho khu vực lớn | Phân phối điện tới thiết bị |
| Công suất | Rất lớn (1000A – 6300A+) | Trung bình (400A – 2500A) | Nhỏ (100A – 1000A) |
| Thiết bị chính | ACB, MCCB, Busbar lớn | MCCB, contactor | MCB, RCCB |
| Kích thước tủ | Lớn | Trung bình | Nhỏ |
| Vị trí lắp đặt | Phòng điện trung tâm | Phòng điện khu vực | Gần phụ tải |
Bảng so sánh trên giúp thấy rõ rằng MSB là tủ phân phối tổng, MDB là tủ phân phối trung gian và DB là tủ phân phối cuối trong hệ thống điện.
👉 Cần tư vấn lựa chọn đúng loại tủ điện cho hệ thống điện công nghiệp? Hãy liên hệ để được hỗ trợ kỹ thuật chi tiết.
Tủ MSB (Main Switchboard) là tủ điện tổng của toàn bộ hệ thống điện hạ thế. Tủ này thường được đặt ngay sau trạm biến áp hoặc máy phát điện.
Chức năng chính của tủ MSB là:
Nhận nguồn điện từ máy biến áp
Phân phối điện tới các tủ MDB
Bảo vệ hệ thống điện khi xảy ra sự cố lớn
Do phải chịu dòng điện lớn nên tủ MSB thường được trang bị:
ACB công suất lớn
thanh cái đồng kích thước lớn
hệ thống đo lường điện năng
Công suất của tủ MSB trong các nhà máy có thể lên tới 4000A – 6300A hoặc cao hơn.
👉 Nếu bạn đang triển khai tủ điện tổng cho nhà máy hoặc tòa nhà lớn, hãy liên hệ để được thiết kế tủ MSB đúng tiêu chuẩn kỹ thuật.

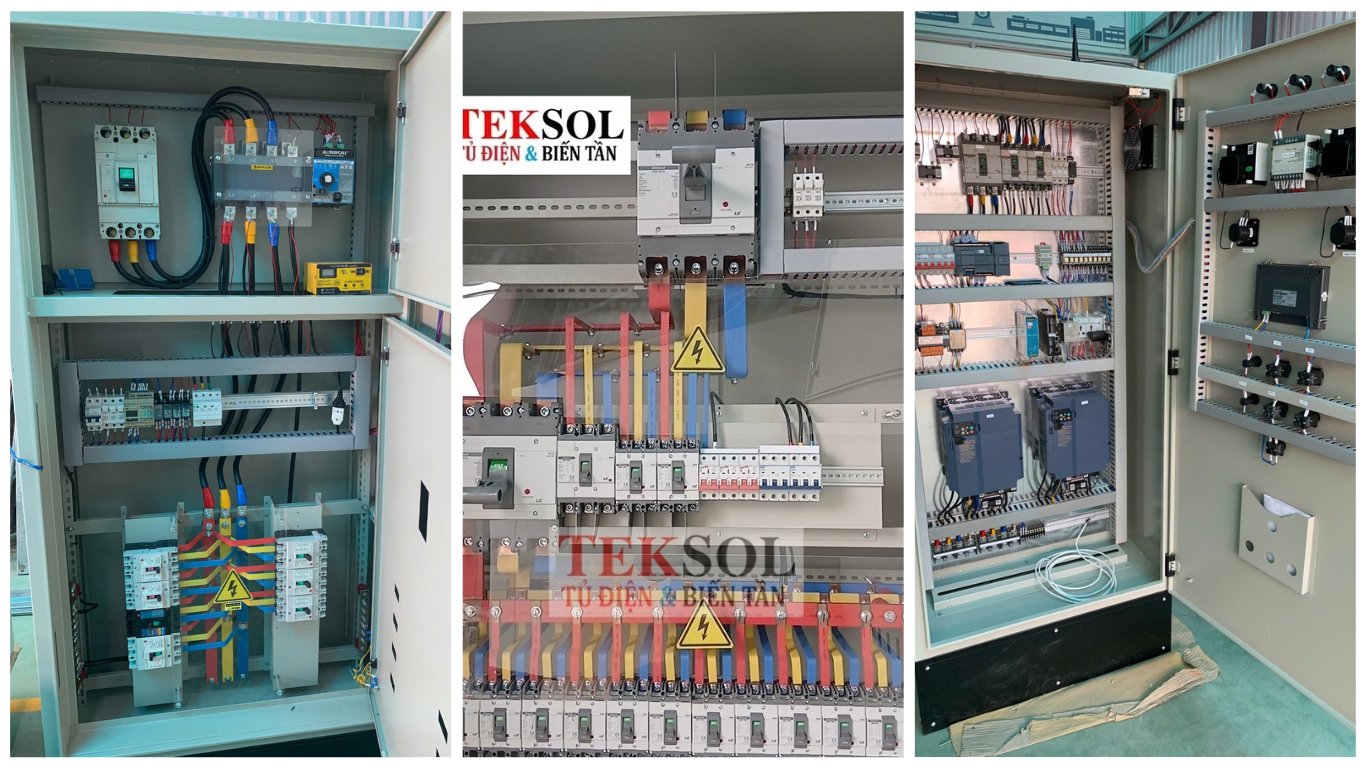

Hệ thống tủ điện MSB TEKSOL chất lượng cao
Tủ MDB (Main Distribution Board) đóng vai trò phân phối điện từ tủ MSB tới các khu vực hoặc dây chuyền sản xuất.
Trong nhiều nhà máy, tủ MDB thường được lắp đặt tại các khu vực như:
xưởng sản xuất
hệ thống HVAC
hệ thống bơm
khu vực dây chuyền máy móc
Tủ MDB có công suất nhỏ hơn MSB nhưng vẫn đủ lớn để cấp điện cho nhiều thiết bị công nghiệp.
Các thiết bị phổ biến trong tủ MDB gồm:
MCCB
contactor
relay bảo vệ
thanh cái đồng
Nhờ có tủ MDB, hệ thống điện được chia thành nhiều khu vực giúp dễ dàng quản lý, bảo trì và hạn chế ảnh hưởng khi xảy ra sự cố điện.
👉 Liên hệ để được tư vấn thiết kế tủ MDB phù hợp với hệ thống điện nhà máy.
TEKSOL sẵn sàng nhận mọi dự án cần tiến độ gấp
Tủ DB (Distribution Board) là cấp phân phối cuối cùng trong hệ thống điện trước khi điện được cấp tới thiết bị sử dụng.
Tủ DB thường được lắp đặt gần phụ tải và cấp điện cho:
hệ thống chiếu sáng
ổ cắm điện
máy bơm nhỏ
thiết bị văn phòng
một số máy móc công suất nhỏ
Do công suất không quá lớn nên tủ DB thường sử dụng các thiết bị như:
MCB
RCCB / ELCB
cầu chì
đèn báo pha
Nhờ kích thước nhỏ gọn và cấu tạo đơn giản, tủ DB giúp phân phối điện linh hoạt tới từng khu vực trong công trình.
👉 Nếu bạn cần thiết kế tủ điện DB cho hệ thống điện nhà máy hoặc tòa nhà, hãy liên hệ để nhận tư vấn kỹ thuật chi tiết.
Tủ điện DB được lắp đặt trực tiếp bởi đội ngũ kỹ sư TEKSOL
Trong thực tế, không phải hệ thống điện nào cũng cần đầy đủ cả ba loại tủ MSB – MDB – DB. Việc lựa chọn phụ thuộc vào quy mô công trình và công suất phụ tải.
Đối với nhà ở hoặc văn phòng nhỏ, hệ thống điện thường chỉ cần tủ DB để phân phối điện.
Đối với các tòa nhà thương mại hoặc nhà máy quy mô vừa, hệ thống điện thường bao gồm MSB và DB để phân phối điện từ trạm biến áp tới các khu vực.
Trong các nhà máy lớn hoặc khu công nghiệp, hệ thống điện thường có đầy đủ MSB – MDB – DB để phân phối điện theo nhiều cấp và đảm bảo khả năng vận hành ổn định.
👉 Cần tư vấn thiết kế hệ thống tủ điện phân phối tối ưu cho dự án của bạn? Hãy liên hệ để được đội ngũ kỹ sư hỗ trợ.
👉 Tham khảo thêm bải viết có nội dung liên quan:
Tủ MSB, MDB và DB là ba cấp phân phối quan trọng trong hệ thống điện hạ thế. Mỗi loại tủ có vai trò riêng:
MSB: tủ điện tổng, nhận nguồn từ máy biến áp
MDB: tủ phân phối trung gian cho các khu vực
DB: tủ phân phối nhánh cấp điện cho thiết bị
Việc thiết kế hệ thống tủ điện đúng cấu trúc sẽ giúp hệ thống điện hoạt động ổn định, dễ bảo trì và đảm bảo an toàn cho thiết bị cũng như người vận hành.
👉 Nếu bạn đang cần thiết kế, sản xuất hoặc lắp đặt tủ MSB, MDB hoặc DB cho công trình, hãy liên hệ ngay để được tư vấn giải pháp kỹ thuật phù hợp và tối ưu chi phí.
