Tủ điện MSB (Main Distribution Switchboard) là tủ điện phân phối tổng trong hệ thống điện hạ thế. Thiết bị này có nhiệm vụ tiếp nhận nguồn điện từ trạm biến áp hoặc máy phát điện và phân phối tới các tủ điện cấp dưới như MDB hoặc DB.
Trong hệ thống điện của nhà máy hoặc tòa nhà lớn, tủ MSB được xem như “trung tâm điều phối điện năng”, nơi kiểm soát và bảo vệ toàn bộ nguồn điện trước khi cấp cho các phụ tải.
Nhờ khả năng đóng cắt dòng điện lớn, tích hợp các thiết bị bảo vệ và hệ thống đo lường, tủ MSB giúp đảm bảo hệ thống điện vận hành ổn định và an toàn.
👉 Nếu bạn đang cần thiết kế hoặc sản xuất tủ điện MSB cho nhà máy hoặc công trình, hãy liên hệ đội ngũ kỹ sư để được tư vấn giải pháp phù hợp.
TEKSOL tự hào là nhà cung cấp tủ MSB uy tín tại Hải Phòng
Tủ điện MSB là tủ điện phân phối tổng được lắp đặt ngay sau trạm biến áp hạ thế hoặc máy phát điện và trước các tủ phân phối cấp dưới trong hệ thống điện.
Vị trí của tủ MSB trong hệ thống điện thường như sau:
Trạm biến áp → Tủ MSB → Tủ MDB → Tủ DB → Thiết bị phụ tải
Chức năng chính của tủ MSB là:
Nhận nguồn điện chính từ lưới điện hoặc máy phát
Phân phối điện cho các tủ điện cấp dưới
Bảo vệ hệ thống điện khi xảy ra sự cố
Giám sát và kiểm soát điện năng
Trong các công trình lớn như nhà máy, trung tâm thương mại hoặc bệnh viện, tủ MSB có thể chịu dòng điện lên tới 6300A hoặc cao hơn tùy theo thiết kế hệ thống.
👉 Cần tư vấn lựa chọn tủ MSB phù hợp với công suất của hệ thống điện? Hãy liên hệ để được hỗ trợ kỹ thuật chi tiết.

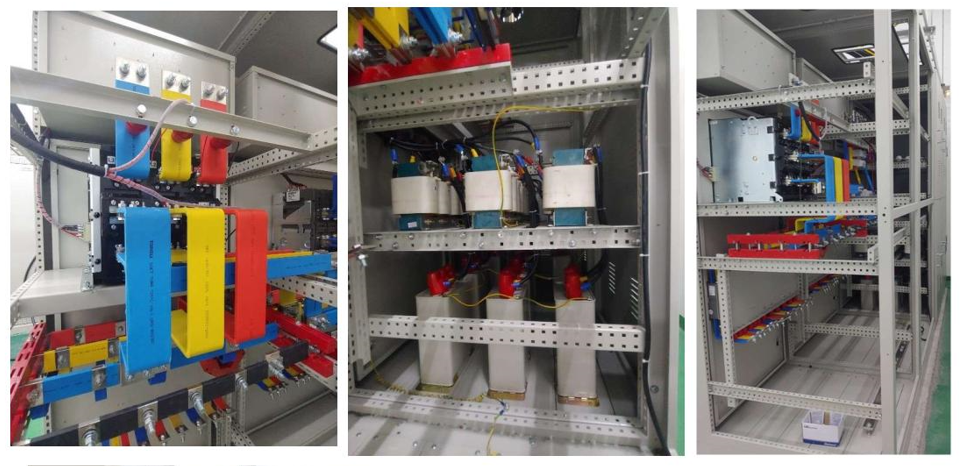

TEKSOL chuyên cung cấp tủ MSB chất lượng cao
Một tủ điện MSB tiêu chuẩn thường gồm hai phần chính: vỏ tủ và hệ thống thiết bị điện bên trong.
Vỏ tủ MSB thường được chế tạo từ:
thép tấm sơn tĩnh điện
thép mạ kẽm
inox (trong môi trường đặc biệt)
Độ dày vỏ tủ thường từ 1.5 – 2 mm để đảm bảo độ bền cơ khí và khả năng bảo vệ thiết bị điện bên trong.
Ngoài ra, vỏ tủ có thể đạt các cấp bảo vệ như IP42, IP54 hoặc IP55 để chống bụi và độ ẩm trong môi trường công nghiệp.
Bên trong tủ MSB thường bao gồm nhiều thiết bị điện quan trọng như:
ACB (Air Circuit Breaker) hoặc MCCB tổng
MCCB / MCB nhánh
thanh cái đồng (busbar)
hệ thống đo lường điện năng
relay bảo vệ
tụ bù công suất phản kháng
hệ thống chuyển nguồn ATS
Các thiết bị này giúp tủ MSB đóng cắt dòng điện, phân phối điện và bảo vệ hệ thống khi xảy ra sự cố quá tải hoặc ngắn mạch.
👉 Nếu bạn cần thiết kế tủ MSB với cấu hình thiết bị theo tiêu chuẩn IEC, hãy liên hệ để nhận tư vấn kỹ thuật.

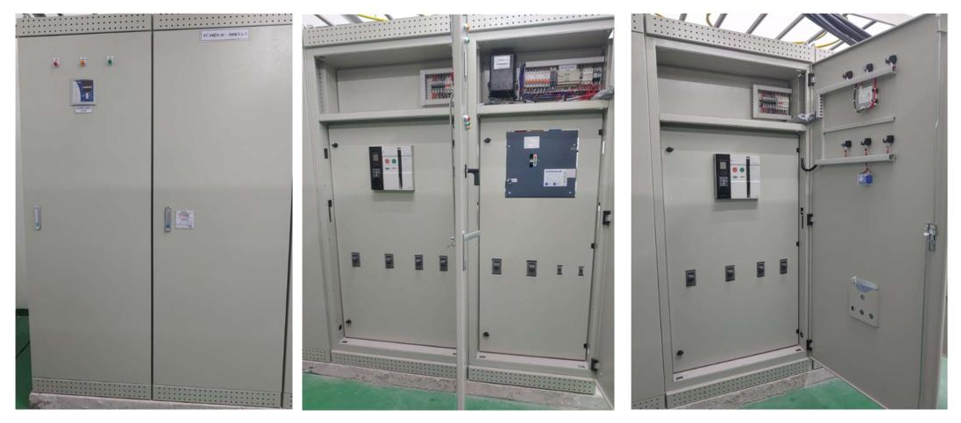

Hình ảnh tủ cấp nguồn được lắp đặt chuẩn kỹ thuật bởi TEKSOL
Một tủ điện MSB được thiết kế theo tiêu chuẩn kỹ thuật thường có các thông số sau:
| Thông số | Giá trị tham khảo |
|---|---|
| Điện áp định mức | 380 – 415 VAC |
| Dòng điện định mức | 630A – 6300A |
| Dòng ngắn mạch | tối đa 100kA |
| Tần số | 50 / 60 Hz |
| Số pha | 3 pha |
| Cấp bảo vệ | IP20 – IP55 |
| Tiêu chuẩn | IEC 60439 / IEC 61439 |
Các thông số này đảm bảo tủ điện có khả năng chịu tải lớn và vận hành ổn định trong môi trường công nghiệp.
👉 Liên hệ ngay để được tư vấn thiết kế tủ điện MSB theo tiêu chuẩn IEC cho công trình của bạn.
Trong hệ thống điện hạ thế, tủ MSB đảm nhiệm nhiều chức năng quan trọng.
Tủ MSB nhận điện từ trạm biến áp và phân phối nguồn điện đến các tủ MDB hoặc DB trong hệ thống.
Nhờ đó hệ thống điện được chia thành nhiều nhánh, giúp dễ dàng quản lý và vận hành.
Các thiết bị như ACB, MCCB và relay bảo vệ trong tủ MSB giúp ngắt điện khi xảy ra sự cố như quá tải, ngắn mạch hoặc mất pha.
Điều này giúp giảm nguy cơ hư hỏng thiết bị và đảm bảo an toàn cho hệ thống.
Tủ MSB có thể tích hợp các thiết bị đo lường như:
đồng hồ Volt
đồng hồ Ampere
công tơ điện năng
hệ thống giám sát từ xa
Nhờ đó người vận hành có thể theo dõi tình trạng hoạt động của hệ thống điện và xử lý sự cố nhanh chóng.
👉 Cần tủ MSB tích hợp hệ thống giám sát điện năng cho nhà máy? Hãy liên hệ để được tư vấn.
TEKSOL sẵn sàng nhận mọi dự án tủ MSB cần tiến độ gấp
Tủ điện MSB được sử dụng rộng rãi trong nhiều loại công trình khác nhau.
Trong các nhà máy sản xuất, tủ MSB đóng vai trò tủ điện tổng phân phối điện cho toàn bộ dây chuyền sản xuất.
Tủ MSB cấp điện cho các hệ thống như:
thang máy
điều hòa trung tâm
chiếu sáng
hệ thống phòng cháy chữa cháy
Các công trình lớn cần hệ thống điện ổn định nên tủ MSB được sử dụng để quản lý nguồn điện chính của toàn bộ công trình.
👉 Nếu bạn đang triển khai hệ thống điện cho nhà máy hoặc tòa nhà, hãy liên hệ để được tư vấn giải pháp tủ MSB phù hợp.
👉 Xem thêm các bài viết có nội dung liên quan:
Tủ MSB thiết kệ dạng module nhiều ngăn được TEKSOL lắp đặt trong một dự án
Để đảm bảo an toàn khi vận hành tủ điện MSB, cần chú ý một số yếu tố quan trọng.
Tủ MSB nên được đặt gần trạm biến áp hạ thế để thuận tiện cho việc tiếp nhận nguồn điện. Ngoài ra, vị trí lắp đặt cần khô ráo, thoáng mát và tránh các yếu tố như bụi bẩn, hóa chất hoặc độ ẩm cao.
Trước khi vận hành, kỹ sư cần:
kiểm tra cách điện của hệ thống
kiểm tra các điểm đấu nối
loại bỏ vật thể lạ trong tủ
thử vận hành mạch điều khiển
Những bước kiểm tra này giúp đảm bảo tủ điện hoạt động an toàn và ổn định trong quá trình sử dụng.
👉 Hãy liên hệ để được thiết kế và lắp đặt tủ MSB đúng tiêu chuẩn kỹ thuật cho công trình của bạn.
TEKSOL luôn chú trọng việc kiểm tra trước khi bàn giao
Tủ điện MSB là thiết bị quan trọng trong hệ thống điện hạ thế, đóng vai trò trung tâm phân phối và bảo vệ nguồn điện cho toàn bộ công trình. Việc thiết kế và lựa chọn tủ MSB phù hợp sẽ giúp hệ thống điện:
vận hành ổn định
đảm bảo an toàn cho thiết bị
dễ dàng quản lý và bảo trì
tối ưu chi phí vận hành
👉 Nếu bạn đang cần thiết kế, sản xuất hoặc lắp đặt tủ điện MSB cho nhà máy hoặc tòa nhà, hãy liên hệ ngay với đội ngũ kỹ sư để được tư vấn giải pháp kỹ thuật tối ưu.
